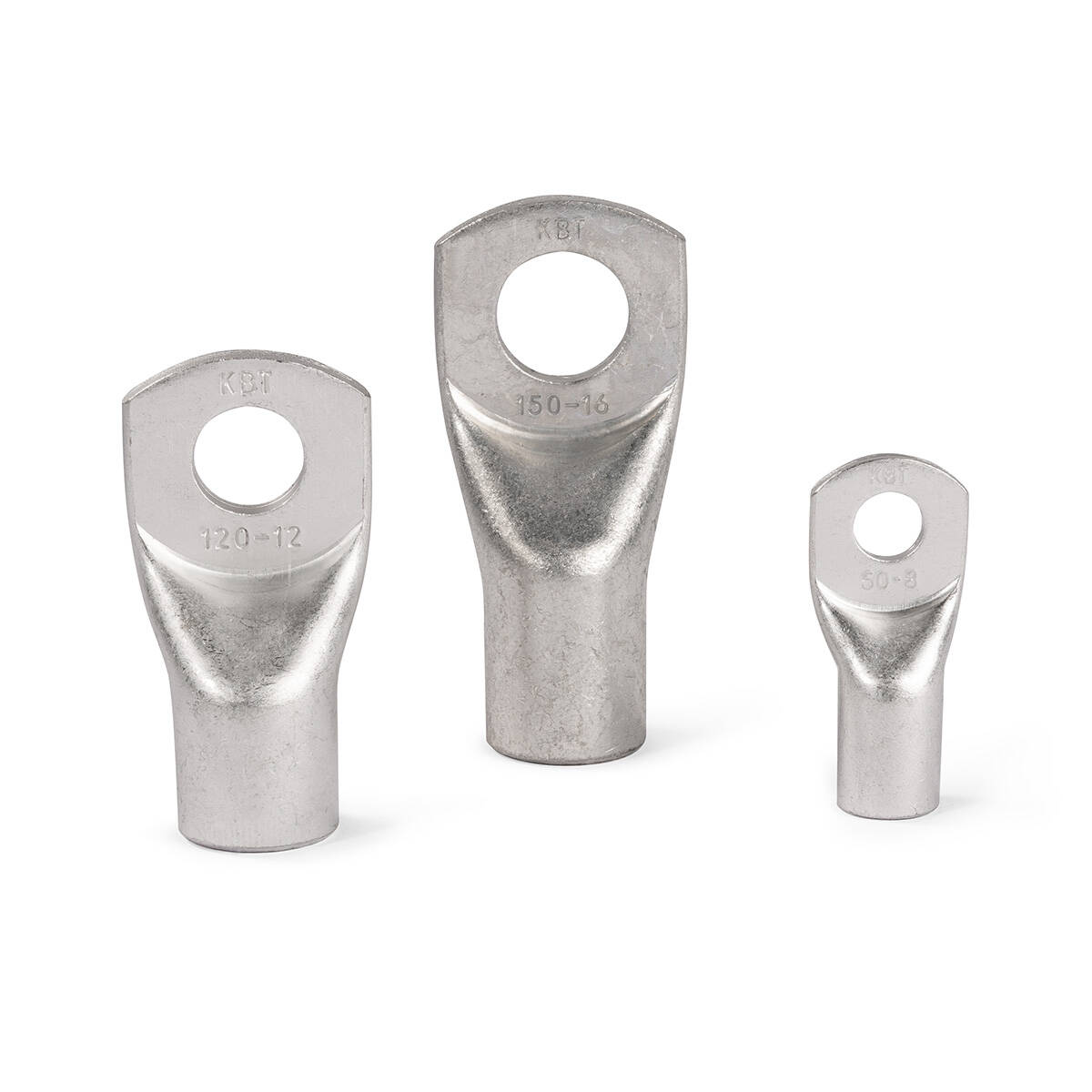

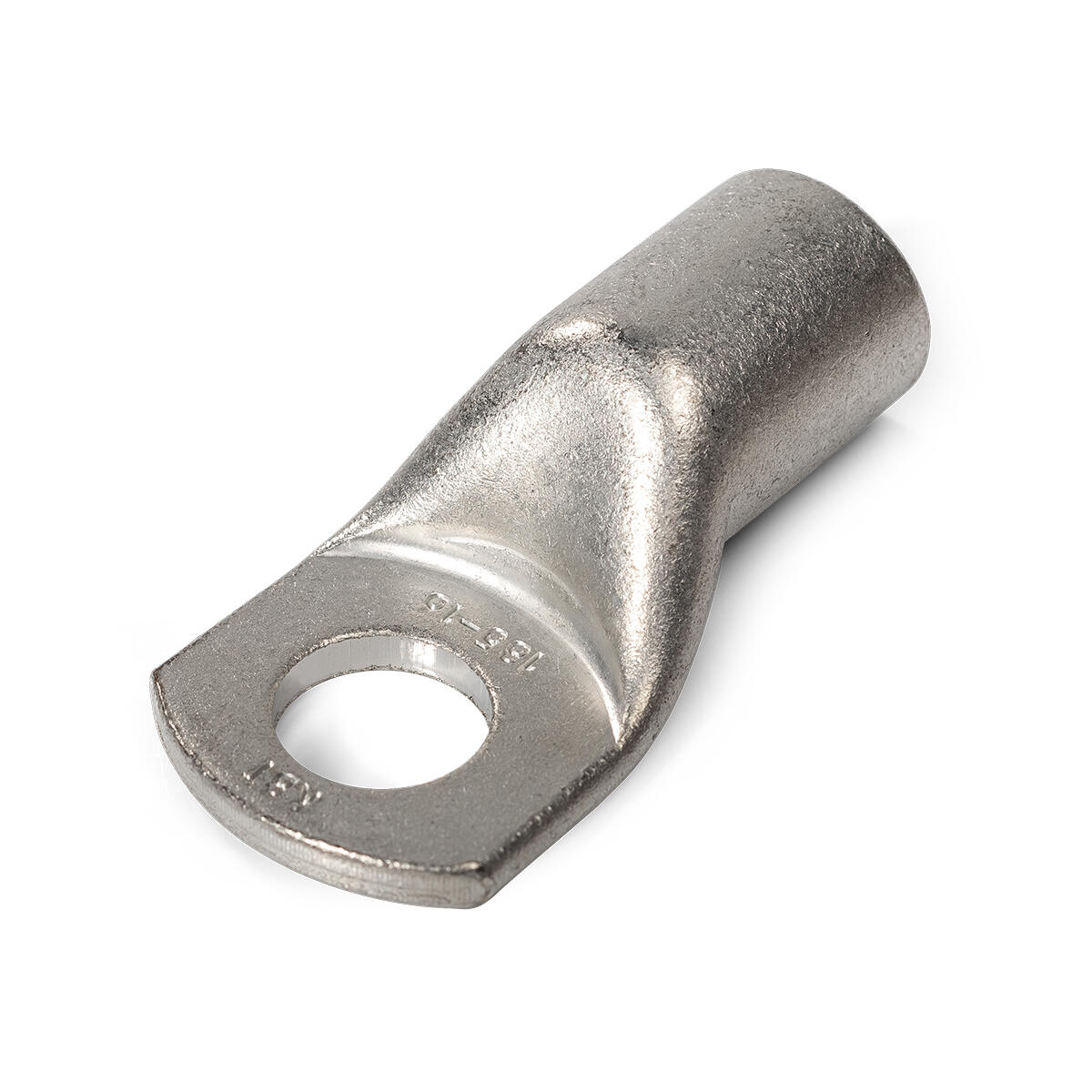

Наконечники кабельные медные луженые с обратным радиусом контактной площадки

тип:

ТМЛ-Р

  • Предназначены для оконцевания опрессовкой медных кабелей и проводов
  • Материал: рафинированная медь марки М1
  • Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
  • Диаметр трубной части наконечников рассчитан под опрессовку жил 1, 2 и 3 классов гибкости
  • Размеры и длина хвостовика наконечников обеспечивают точное позиционирование для опрессовки
  • Обратный радиус контактной площадки
  • Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
@name
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
ТМЛ-Р 1,5-4 (КВТ) 100
шт
4.58
ТМЛ-Р 1,5-5 (КВТ) 100
шт
4.58
ТМЛ-Р 2,5-5 (КВТ) 100
шт
5.15
ТМЛ-Р 2,5-6 (КВТ) 100
шт
5.15
ТМЛ-Р 4-5 (КВТ) 100
шт
6.82
ТМЛ-Р 4-6 (КВТ) 100
шт
6.82
ТМЛ-Р 6-5 (КВТ) 100
шт
7.81
ТМЛ-Р 6-6 (КВТ) 100
шт
7.81
ТМЛ-Р 10-6 (КВТ) 100
шт
11.92
ТМЛ-Р 10-8 (КВТ) 100
шт
11.92
ТМЛ-Р 16-6 (КВТ) 100
шт
21.36
ТМЛ-Р 16-8 (КВТ) 100
шт
21.36
ТМЛ-Р 25-8 (КВТ) 100
шт
33.85
ТМЛ-Р 25-10 (КВТ) 100
шт
33.85
ТМЛ-Р 35-8 (КВТ) 100
шт
44.51
ТМЛ-Р 35-10 (КВТ) 100
шт
44.51
ТМЛ-Р 50-8 (КВТ) 100
шт
59.92
ТМЛ-Р 50-10 (КВТ) 100
шт
59.92
ТМЛ-Р 70-10 (КВТ) 50
шт
84.22
ТМЛ-Р 95-10 (КВТ) 25
шт
141.26
ТМЛ-Р 120-12 (КВТ) 25
шт
186.53
ТМЛ-Р 150-16 (КВТ) 25
шт
245.30
ТМЛ-Р 185-16 (КВТ) 25
шт
316.24
ТМЛ-Р 240-16 (КВТ) 10
шт
402.60
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
ТМЛ-Р 1,5-4 (КВТ) 100
п/э пакет
4680430044858 7 7 2 0.075 9.8E-5
ТМЛ-Р 1,5-5 (КВТ) 100
п/э пакет
4680430044872 7 7 2 0.074 9.8E-5
ТМЛ-Р 2,5-5 (КВТ) 100
п/э пакет
4680430044896 7 7 2 0.082 9.8E-5
ТМЛ-Р 2,5-6 (КВТ) 100
п/э пакет
4680430044919 7 7 2 0.091 9.8E-5
ТМЛ-Р 4-5 (КВТ) 100
п/э пакет
4680430044933 8 8 2 0.12 0.000128
ТМЛ-Р 4-6 (КВТ) 100
п/э пакет
4680430044957 8 8 2 0.124 0.000128
ТМЛ-Р 6-5 (КВТ) 100
п/э пакет
4680430044971 7 7 3 0.146 0.000147
ТМЛ-Р 6-6 (КВТ) 100
п/э пакет
4680430044995 7 7 3 0.155 0.000147
ТМЛ-Р 10-6 (КВТ) 100
п/э пакет
4680430045015 8 8 3 0.251 0.000192
ТМЛ-Р 10-8 (КВТ) 100
п/э пакет
4680430045039 9 9 3 0.271 0.000243
ТМЛ-Р 16-6 (КВТ) 100
п/э пакет
4680430045053 10 10 3 0.5 0.0003
ТМЛ-Р 16-8 (КВТ) 100
п/э пакет
4680430045060 10 10 4 0.529 0.0004
ТМЛ-Р 25-8 (КВТ) 100
п/э пакет
4680430045077 12 12 5 0.78 0.00072
ТМЛ-Р 25-10 (КВТ) 100
п/э пакет
4680430045084 12 12 5.5 0.812 0.000792
ТМЛ-Р 35-8 (КВТ) 100
п/э пакет
4680430045091 13 12 6 1.11 0.000936
ТМЛ-Р 35-10 (КВТ) 100
п/э пакет
4680430045107 14 13 6 1.151 0.001092
ТМЛ-Р 50-8 (КВТ) 100
п/э пакет
4680430045114 14 14 6 1.677 0.001176
ТМЛ-Р 50-10 (КВТ) 100
п/э пакет
4680430045121 13 13 8 1.733 0.001352
ТМЛ-Р 70-10 (КВТ) 50
п/э пакет
4680430045138 12 12 5.5 1.09 0.000792
ТМЛ-Р 95-10 (КВТ) 25
п/э пакет
4680430045145 12 12 5 0.954 0.00072
ТМЛ-Р 120-12 (КВТ) 25
п/э пакет
4680430045152 13 12 6 1.306 0.000936
ТМЛ-Р 150-16 (КВТ) 25
п/э пакет
4680430045169 13 13 8 1.722 0.001352
ТМЛ-Р 185-16 (КВТ) 25
п/э пакет
4680430045176 14 14 8 2.187 0.001568
ТМЛ-Р 240-16 (КВТ) 10
п/э пакет
4680430045183 12 12 5.5 1.138 0.000792
SKU товарные позиции Цвет изоляции L (мм) l (мм) B (мм) D (мм) d (мм) d₁ (мм)
ТМЛ-Р 1,5-4 (КВТ) 16 5 7.5 4.3 3.5 1.7
ТМЛ-Р 1,5-5 (КВТ) 16.5 5.5 8.5 5.3 3.5 1.7
ТМЛ-Р 2,5-5 (КВТ) 17.5 5.5 8.5 5.3 3.9 2.3
ТМЛ-Р 2,5-6 (КВТ) 20 6.5 9.5 6.4 3.9 2.3
ТМЛ-Р 4-5 (КВТ) 19 5.5 8.5 5.3 4.4 2.8
ТМЛ-Р 4-6 (КВТ) 21.5 6.5 9.5 6.4 4.4 2.8
ТМЛ-Р 6-5 (КВТ) 21 6 8.5 5.3 5.1 3.5
ТМЛ-Р 6-6 (КВТ) 23 7 9.5 6.4 5.1 3.5
ТМЛ-Р 10-6 (КВТ) 26 6.5 9.5 6.4 6.3 4.5
ТМЛ-Р 10-8 (КВТ) 29.5 8.5 11.5 8.4 6.3 4.5
ТМЛ-Р 16-6 (КВТ) 28.5 6.5 12 6.4 7.9 5.5
ТМЛ-Р 16-8 (КВТ) 32 8.5 12 8.4 7.9 5.5
ТМЛ-Р 25-8 (КВТ) 34.5 9 14 8.4 9.5 6.9
ТМЛ-Р 25-10 (КВТ) 37.5 10.5 14 10.5 9.5 6.9
ТМЛ-Р 35-8 (КВТ) 37 9 16 8.4 11 8.2
ТМЛ-Р 35-10 (КВТ) 40 10.5 16 10.5 11 8.2
ТМЛ-Р 50-8 (КВТ) 43 9.5 19 8.4 12.6 9.6
ТМЛ-Р 50-10 (КВТ) 46 11 19 10.5 12.6 9.6
ТМЛ-Р 70-10 (КВТ) 48.5 11 22 10.5 14.5 11.5
ТМЛ-Р 95-10 (КВТ) 51.5 11.5 26 10.5 17.5 13.5
ТМЛ-Р 120-12 (КВТ) 57 13.5 29 13 19.5 15
ТМЛ-Р 150-16 (КВТ) 70 16 32 17 21 16.5
ТМЛ-Р 185-16 (КВТ) 72 16 35 17 23.5 18.5
ТМЛ-Р 240-16 (КВТ) 80 19 40 17 26 21
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
ТМЛ-Р 1,5-4 (КВТ)
Обратный радиус контактной площадки
35
1.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 1,5-5 (КВТ)
Обратный радиус контактной площадки
35
1.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 2,5-5 (КВТ)
Обратный радиус контактной площадки
35
2.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 2,5-6 (КВТ)
Обратный радиус контактной площадки
35
2.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 4-5 (КВТ)
Обратный радиус контактной площадки
35
4
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 4-6 (КВТ)
Обратный радиус контактной площадки
35
4
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 6-5 (КВТ)
Обратный радиус контактной площадки
35
6
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 6-6 (КВТ)
Обратный радиус контактной площадки
35
6
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 10-6 (КВТ)
Обратный радиус контактной площадки
35
10
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 10-8 (КВТ)
Обратный радиус контактной площадки
35
10
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 16-6 (КВТ)
Обратный радиус контактной площадки
35
16
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 16-8 (КВТ)
Обратный радиус контактной площадки
35
16
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 25-8 (КВТ)
Обратный радиус контактной площадки
35
25
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 25-10 (КВТ)
Обратный радиус контактной площадки
35
25
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 35-8 (КВТ)
Обратный радиус контактной площадки
35
35
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 35-10 (КВТ)
Обратный радиус контактной площадки
35
35
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 50-8 (КВТ)
Обратный радиус контактной площадки
35
50
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 50-10 (КВТ)
Обратный радиус контактной площадки
35
50
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 70-10 (КВТ)
Обратный радиус контактной площадки
35
70
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 95-10 (КВТ)
Обратный радиус контактной площадки
35
95
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 120-12 (КВТ)
Обратный радиус контактной площадки
35
120
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 150-16 (КВТ)
Обратный радиус контактной площадки
35
150
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 185-16 (КВТ)
Обратный радиус контактной площадки
35
185
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ТМЛ-Р 240-16 (КВТ)
Обратный радиус контактной площадки
35
240
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
