Заливные соединительные муфты МКС
Кабельные муфты аттестованы в ПАО «РОССЕТИ» 25.07.2025 № IД-145/25
В тренде
тип:
МКС (муфта заливная на напряжение до 1кВ)
- Предназначены для соединения силовых кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
- на напряжение до 1 кВ
- Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
- пружины постоянного давления ППД (в муфтах на броню МКС(б))
- проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
- лента-герметик
- изоляционная лента ПВХ
- наждачная бумага
- латексные защитные перчатки монтажника
- Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
- Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
- Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
- Также для соединения жил возможно использование гильз под опрессовку

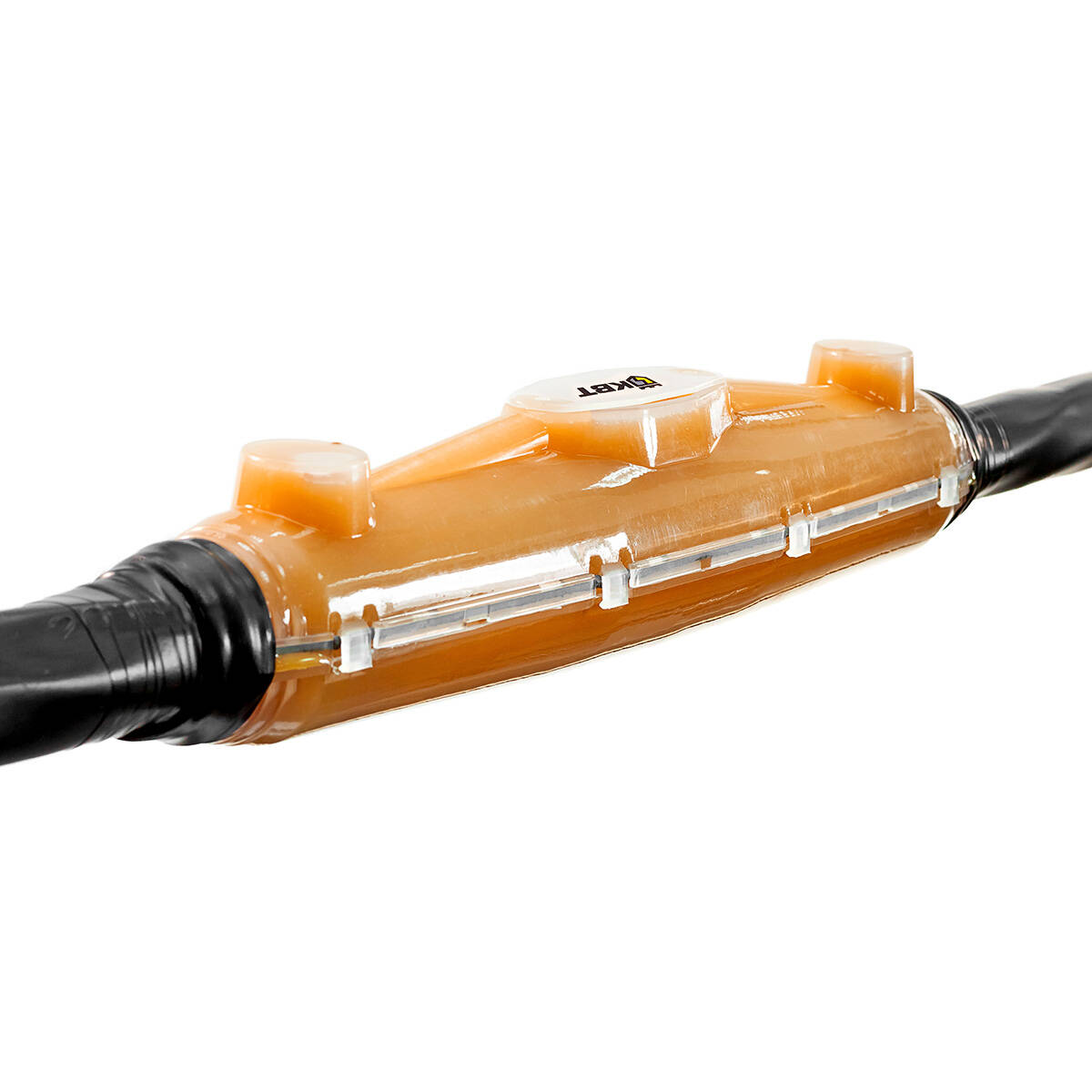

- В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
- Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
- Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности

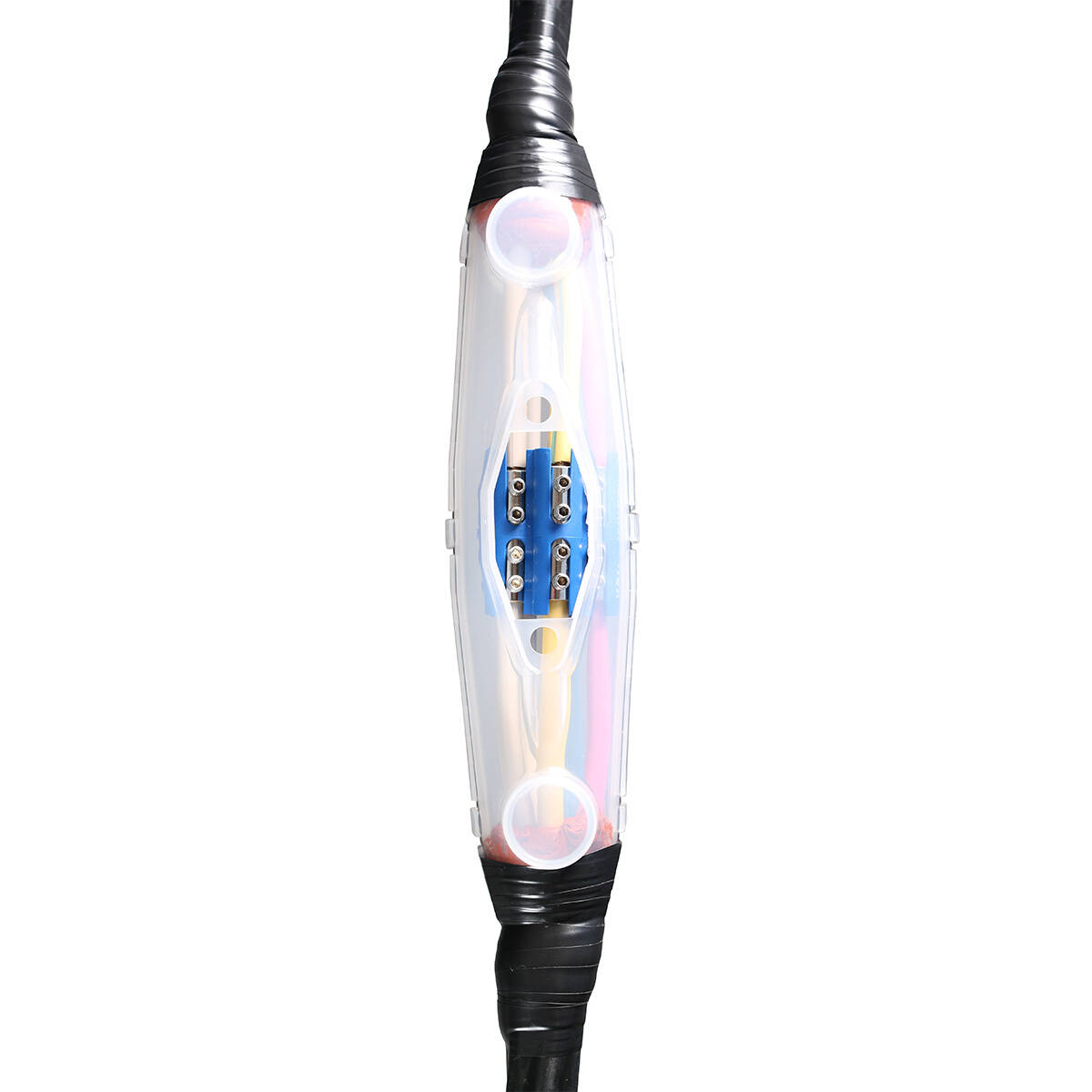

- Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
- Полная герметичность соединения за счет использования гидрофобного компаунда
- Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
- Время застывания компаунда при комнатной температуре не более 2 часов
- Выпускается по ТУ 3599-057-97284872-2014
Документация
Документация
Сопроводительная документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 2 года
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| МКС-1 (КВТ) | 1 | шт |
3296.94 | сравнить | |
| МКС-2 (КВТ) | 1 | шт |
5954.06 | сравнить | |
| МКС-3 (КВТ) | 1 | шт |
10381.14 | сравнить | |
| МКС(б)-1 (КВТ) | 1 | шт |
3421.21 | сравнить | |
| МКС(б)-2 (КВТ) | 1 | шт |
6257.37 | сравнить | |
| МКС(б)-3 (КВТ) | 1 | шт |
10770.43 | сравнить | |
| МКС-1(Б) (КВТ) | 1 | шт |
3868.57 | сравнить | |
| МКС-2(Б) (КВТ) | 1 | шт |
6926.50 | сравнить | |
| МКС-3(Б) (КВТ) | 1 | шт |
15339.37 | сравнить | |
| МКС(б)-1(Б) (КВТ) | 1 | шт |
4087.15 | сравнить | |
| МКС(б)-2(Б) (КВТ) | 1 | шт |
7305.86 | сравнить | |
| МКС(б)-3(Б) (КВТ) | 1 | шт |
15720.02 | сравнить |

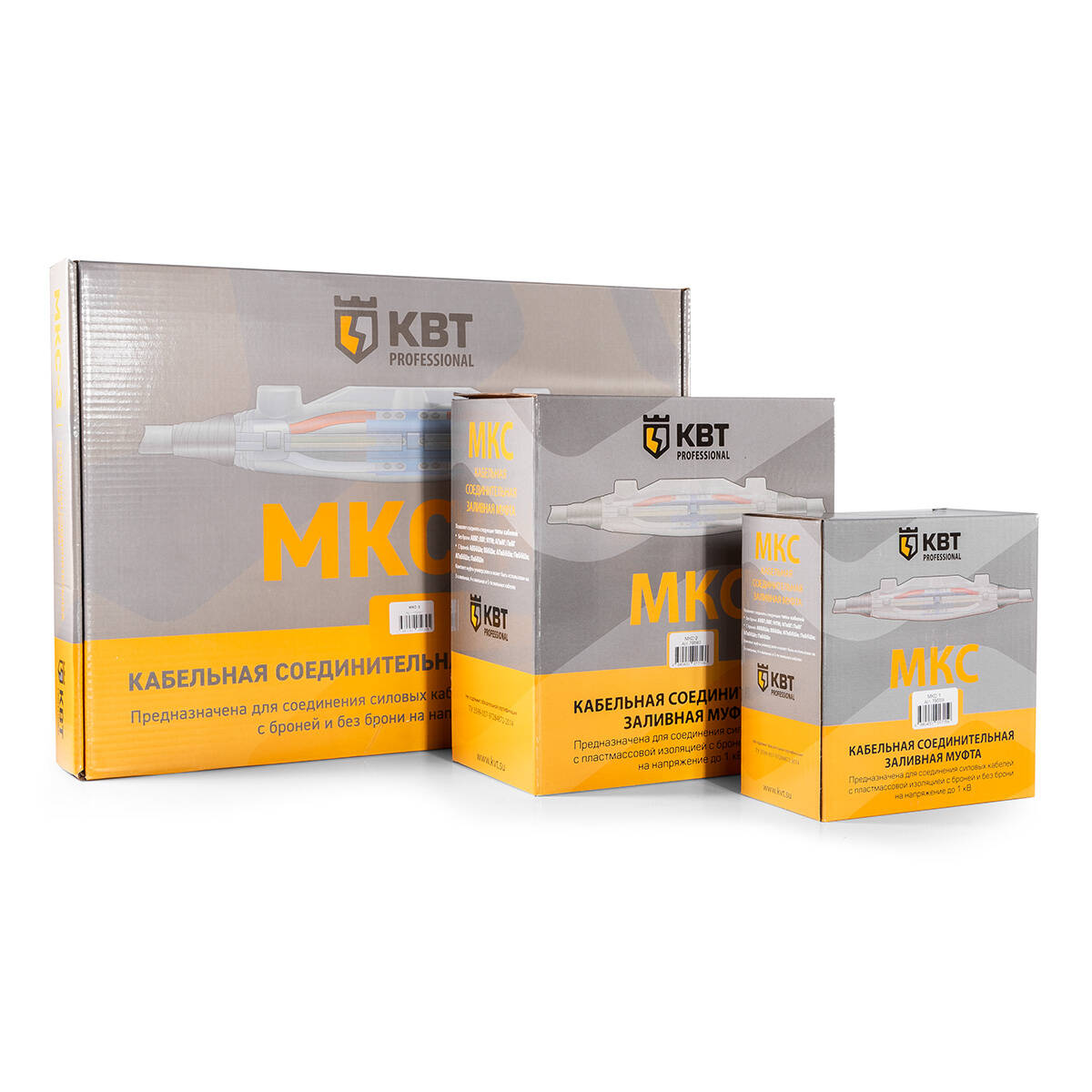

| SKU | товарные позиции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| МКС-1 (КВТ) | 1 | картонная коробка |
4680430017159 | 14 | 8 | 16 | 0.34 | 0.001792 | |
| МКС-2 (КВТ) | 1 | картонная коробка |
4680430017166 | 20.5 | 11.5 | 22 | 0.65 | 0.005187 | |
| МКС-3 (КВТ) | 1 | картонная коробка |
4680430059395 | 9 | 40 | 7.5 | 2.14 | 0.0027 | |
| МКС(б)-1 (КВТ) | 1 | картонная коробка |
4680430017173 | 14 | 8 | 16 | 0.395 | 0.001792 | |
| МКС(б)-2 (КВТ) | 1 | картонная коробка |
4680430017180 | 20.5 | 11.5 | 22 | 0.704 | 0.005187 | |
| МКС(б)-3 (КВТ) | 1 | картонная коробка |
4680430059418 | 9 | 40 | 7.5 | 2.44 | 0.0027 | |
| МКС-1(Б) (КВТ) | 1 | картонная коробка |
4680430017197 | 14 | 8 | 16 | 0.4 | 0.001792 | |
| МКС-2(Б) (КВТ) | 1 | картонная коробка |
4680430017203 | 20.5 | 11.5 | 22 | 0.806 | 0.005187 | |
| МКС-3(Б) (КВТ) | 1 | картонная коробка |
4680430059401 | 9 | 40 | 7.5 | 2.54 | 0.0027 | |
| МКС(б)-1(Б) (КВТ) | 1 | картонная коробка |
4680430017210 | 14 | 8 | 16 | 0.42 | 0.001792 | |
| МКС(б)-2(Б) (КВТ) | 1 | картонная коробка |
4680430017227 | 20.5 | 11.5 | 22 | 0.86 | 0.005187 | |
| МКС(б)-3(Б) (КВТ) | 1 | картонная коробка |
4680430059425 | 9 | 40 | 7.5 | 2.84 | 0.0027 |
| SKU | товарные позиции | L (мм) | B (мм) | H (мм) |
|---|---|---|---|---|
| МКС-1 (КВТ) | 190 | 43 | 46 | |
| МКС-2 (КВТ) | 275 | 58 | 62 | |
| МКС-3 (КВТ) | ||||
| МКС(б)-1 (КВТ) | 190 | 43 | 46 | |
| МКС(б)-2 (КВТ) | 275 | 58 | 62 | |
| МКС(б)-3 (КВТ) | ||||
| МКС-1(Б) (КВТ) | 190 | 43 | 46 | |
| МКС-2(Б) (КВТ) | 275 | 58 | 62 | |
| МКС-3(Б) (КВТ) | ||||
| МКС(б)-1(Б) (КВТ) | 190 | 43 | 46 | |
| МКС(б)-2(Б) (КВТ) | 275 | 58 | 62 | |
| МКС(б)-3(Б) (КВТ) |
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| МКС-1 (КВТ) | Соединительная |
заливная |
1 |
1.5/ 2.5/ 4/ 6 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
|
| МКС-2 (КВТ) | Соединительная |
заливная |
1 |
6/ 10/ 16/ 25 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
|
| МКС-3 (КВТ) | Соединительная |
заливная |
1 |
35/ 50/ 70 |
3/ 4/ 5 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
|
| МКС(б)-1 (КВТ) | Соединительная |
заливная |
1 |
1.5/ 2.5/ 4/ 6 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
с броней |
|
| МКС(б)-2 (КВТ) | Соединительная |
заливная |
1 |
6/ 10/ 16/ 25 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
с броней |
|
| МКС(б)-3 (КВТ) | Соединительная |
заливная |
1 |
35/ 50/ 70 |
3/ 4/ 5 |
Пластмассовая |
В кабельных каналах и грунте |
с броней |
|
| МКС-1(Б) (КВТ) | Соединительная |
заливная |
1 |
1.5/ 2.5/ 4/ 6 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
|
| МКС-2(Б) (КВТ) | Соединительная |
заливная |
1 |
6/ 10/ 16/ 25 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
|
| МКС-3(Б) (КВТ) | Соединительная |
заливная |
1 |
35/ 50/ 70 |
3/ 4/ 5 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
|
| МКС(б)-1(Б) (КВТ) | Соединительная |
заливная |
1 |
1.5/ 2.5/ 4/ 6 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
с броней |
|
| МКС(б)-2(Б) (КВТ) | Соединительная |
заливная |
1 |
6/ 10/ 16/ 25 |
5/ 3/ 4 |
Пластмассовая |
В кабельных каналах и грунте |
с броней |
|
| МКС(б)-3(Б) (КВТ) | Соединительная |
заливная |
1 |
35/ 50/ 70 |
3/ 4/ 5 |
Пластмассовая |
В кабельных каналах и грунте |
с броней |
