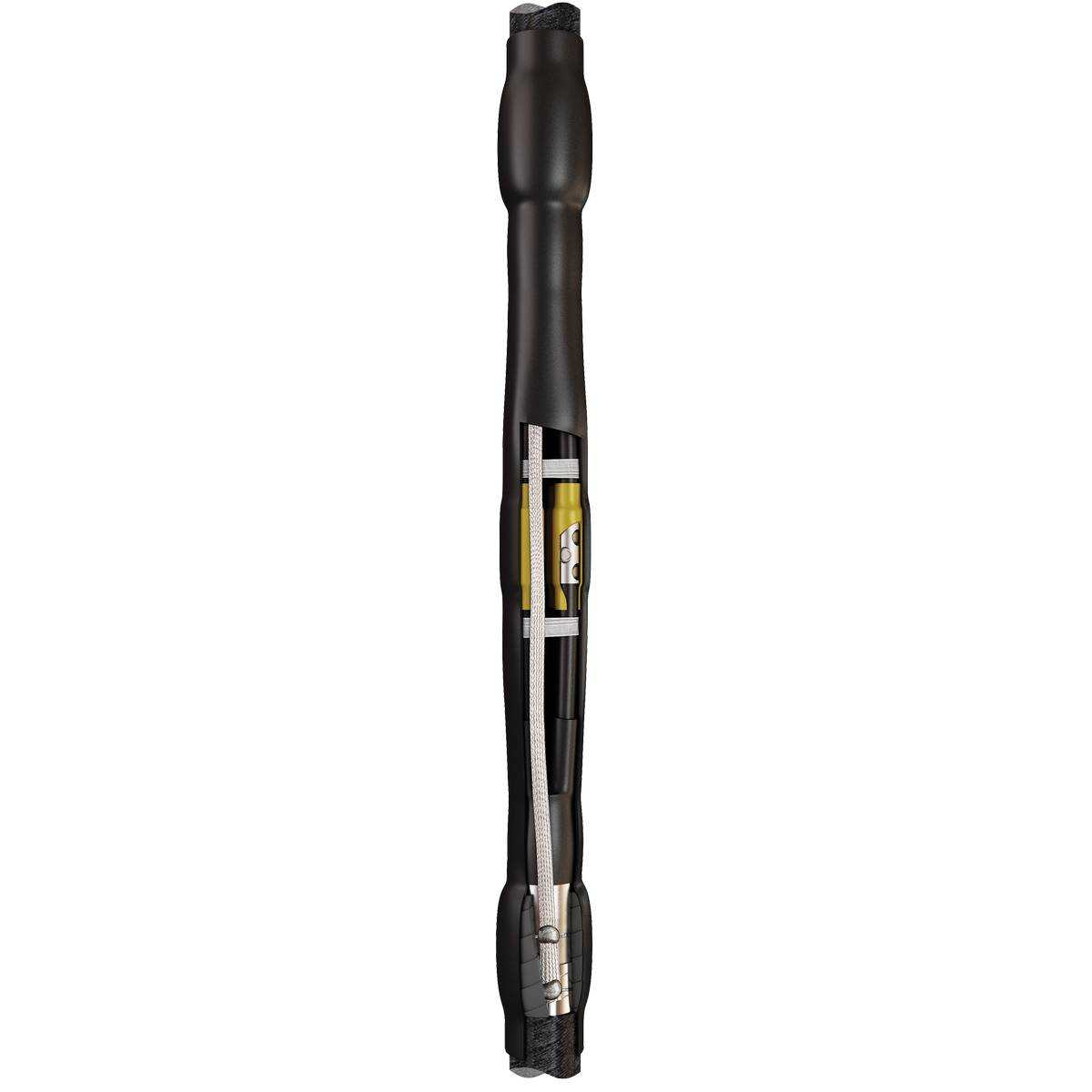

Соединительные кабельные муфты 4СТп-1 (пайка)

тип:

4СТп-1 (пайка)

  • Предназначены для соединения 4-х жильных кабелей:
    • с бумажной маслопропитанной или пластмассовой изоляцией
    • с броней или без брони
    • на напряжение до 1кВ
  • Соответствует требованиям ГОСТ 34839-2022
  • Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
  • Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
  • Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
  • Монтаж узла заземления осуществляется методом пайки. Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жил.
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
  • Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
  • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
  • Высокое качество комплектующих и используемых композиционных материалов
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
  • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
  • Выпускается по ТУ 3599-006-97284872-2006
Вопросы и ответы Сопутствующие товары Подбор аналогов по продукции Raychem
@name
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
SKU товарные позиции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
4СТп-1-25/50 (пайка) (КВТ) 1
п/э пакет
4680430044261 130 16 9 1.4 0.01872
4СТп-1-25/50 (Б) (пайка) (КВТ) 1
п/э пакет
4680430044278 130 16 9 1.5 0.01872
4СТп-1-70/120 (пайка) (КВТ) 1
п/э пакет
4680430044285 130 26 12 1.7 0.04056
4СТп-1-70/120 (Б) (пайка) (КВТ) 1
п/э пакет
4680430044292 130 26 12 2.1 0.04056
4СТп-1-150/240 (пайка) (КВТ) 1
п/э пакет
4680430044308 130 26 12 2 0.04056
4СТп-1-150/240 (Б) (пайка) (КВТ) 1
п/э пакет
4680430044315 130 26 12 3.1 0.04056
SKU товарные позиции Тип муфты Технология монтажа Рабочее напряжение, до (кВ) Сечение жил, мм² Количество жил в кабеле Изоляция кабеля Тип установки Тип кабеля
4СТп-1-25/50 (пайка) (КВТ)
Соединительная
термоусаживаемая
1
25/ 35/ 50
4
Бумажно маслопропитанная
В кабельных каналах и грунте
с броней/ без брони
4СТп-1-25/50 (Б) (пайка) (КВТ)
Соединительная
термоусаживаемая
1
25/ 35/ 50
4
Бумажно маслопропитанная
В кабельных каналах и грунте
без брони/ с броней
4СТп-1-70/120 (пайка) (КВТ)
Соединительная
термоусаживаемая
1
70/ 95/ 120
4
Бумажно маслопропитанная
В кабельных каналах и грунте
с броней/ без брони
4СТп-1-70/120 (Б) (пайка) (КВТ)
Соединительная
термоусаживаемая
1
70/ 95/ 120
4
Бумажно маслопропитанная
В кабельных каналах и грунте
без брони/ с броней
4СТп-1-150/240 (пайка) (КВТ)
Соединительная
термоусаживаемая
1
150/ 185/ 240
4
Бумажно маслопропитанная
В кабельных каналах и грунте
с броней/ без брони
4СТп-1-150/240 (Б) (пайка) (КВТ)
Соединительная
термоусаживаемая
1
150/ 185/ 240
4
Бумажно маслопропитанная
В кабельных каналах и грунте
с броней/ без брони
